Instalação Elétrica

Você investiu muito esforço e dinheiro na compra do seu equipamento.

E, sua adequada distribuição no ambiente/oficina podem pode economizar e transformar seu ambiente de trabalho num local extremamente agradável.
Assim como o diâmetro de um cano é calculado em função da quantidade de água que deve passa em seu interior, a bitola de um condutor elétrico (fio) depende da quantidade de elétrons que por ele circula (corrente elétrica).

Além disso, toda vez em que circula corrente, o condutor se aquece, por causa do “atrito” dos elétrons em seu interior. No entanto, há um limite máximo de aquecimento suportado pelo fio ou cabo, acima do qual ele começa a se deteriorar. Nessas condições, os materiais isolantes se derretem, expondo o fio condutor, e podendo provocar choques e causar incêndios.

Para evitar que os fios condutores se aqueçam acima do permitido, devem ser instalados disjuntores

• Ao lado do forno (por medida de segurança).

• Nos quadros de luz (por necessidade legal).

Esses dispositivos funcionam como uma espécie de “guarda-costas” dos cabos, desligando a instalação, automaticamente, sempre que a temperatura nos condutores começar a atingir valores perigosos.

Dessa forma, a capacidade do disjuntor (que é expressa em ampères – A) deve ser compatível com a bitola do fio, sendo que ambos dependem da corrente elétrica que circula na instalação.

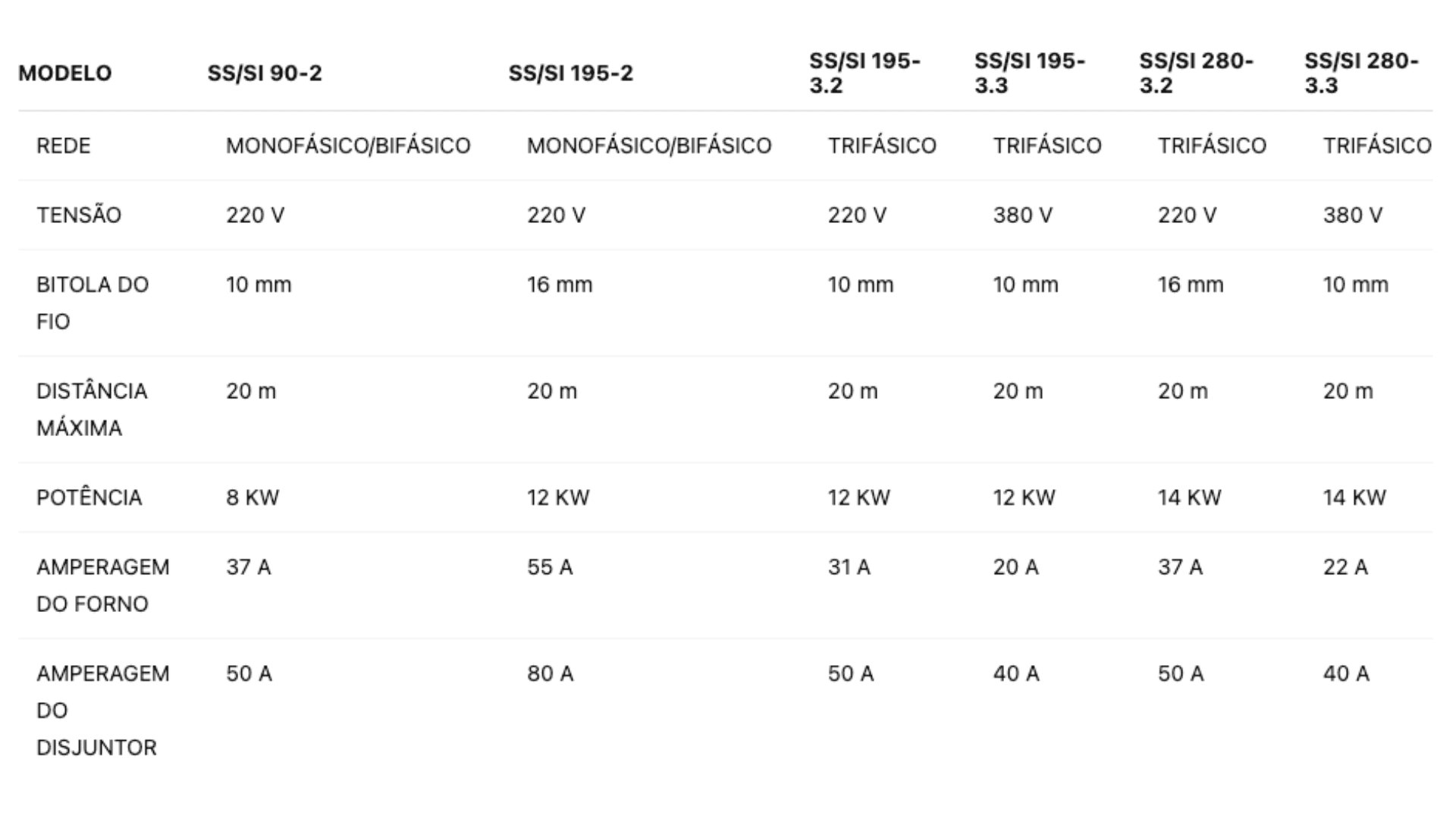

Como a corrente elétrica é o resultado da potência dividida pela tensão, a Tabela 1 indica a bitola do condutor e o valor do disjuntor.

Siga SEMPRE as indicações da tabela.

IMPORTANTE:

• O forno não possui tomadas.

• Os cabos que saem dele devem ser ligados diretamente ao disjuntor apropriado, que deve estar localizado do lado direito, a no máximo 1 metro de altura.

• Nunca aumente a potência do disjuntor sem trocar a fiação. Deve haver compatibilidade entre ambos.

• A menor bitola permitida por norma para o circuito do forno é de 10 mm².

• Deve ser previsto circuito separado para o forno.

• Nunca inutilize o fio terra do forno. Instale um bom sistema de aterramento na sua residência.

• Evite o uso de emendas, pois o uso indevido pode causar sobrecargas nas instalações.

A voltagem correta e Fase: Ao contrário de muitos aparelhos, os fornos são projetados para funcionar em uma tensão específica, de 240 V a 208 V. Eles não podem ser facilmente convertidos, como ocorre com outros dispositivos.

Fio, tipo e tamanho: Fornos podem ser suscetíveis a quedas de tensão causadas por fiação inadequada, principalmente se utilizada por outros equipamentos.

• Use fio de tamanho adequado e circuitos corretos para evitar esse tipo de problema;

• A lista de indicadores sugeridos pode ser encontrada na Tabela 1;

• Os equipamentos são projetados para uso com fios de cobre;

• Consulte sempre os códigos elétricos locais e nacionais.

Requisitos elétricos:

• Tensões comuns: 208 V e 240 V;

• No Brasil, 220 V reais são raros;

• Muitos profissionais trabalham apenas com tensões de 220 V, pois a maioria dos aparelhos projetados para funcionar fora de qualquer tensão é rotulada de 220 V.

• Fontes de baixa tensão podem comprometer a queima e gerar altos custos de correção;

• Instale o forno a no máximo 20 m da entrada de energia ou aumente a bitola do fio;

• Certifique-se de que a amperagem disponível no local é suficiente.

Fio terra: A proteção contra choques é feita desviando os elétrons para longe da pessoa;

• O cabo de aterramento deve ter, no mínimo, 4 mm².
